21.Spring Bootのデプロイ、DBの連携（RDS、ECR）

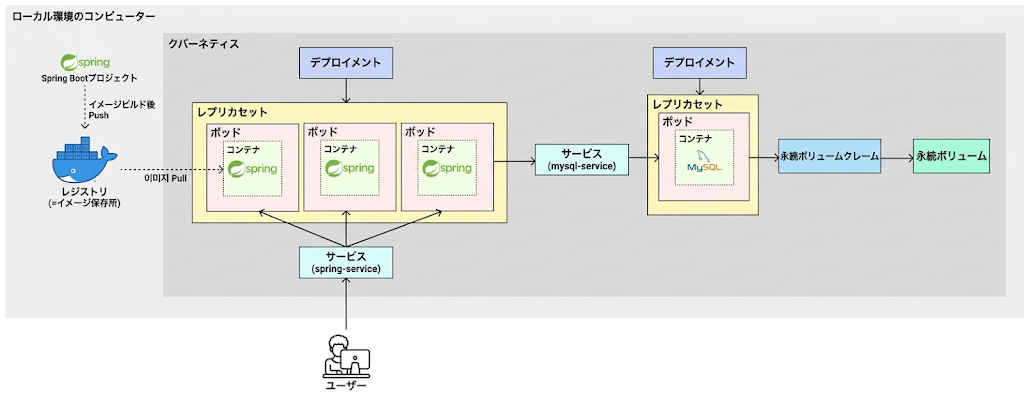

✅ ローカル環境におけるアーキテクチャ



✅ デプロイ環境におけるアーキテクチャ

ローカル環境におけるアーキテクチャとの違いは、大きく2つである。

1. ローカルにDockerイメージを保存せず、外部リポジトリであるAWS ECRにDockerイメージを保存する。
2. ローカルのデータベースを使用せず、外部データベースであるAWS RDSを活用する。

上記のアーキテクチャで環境を構築していく。



1.RDSの作成

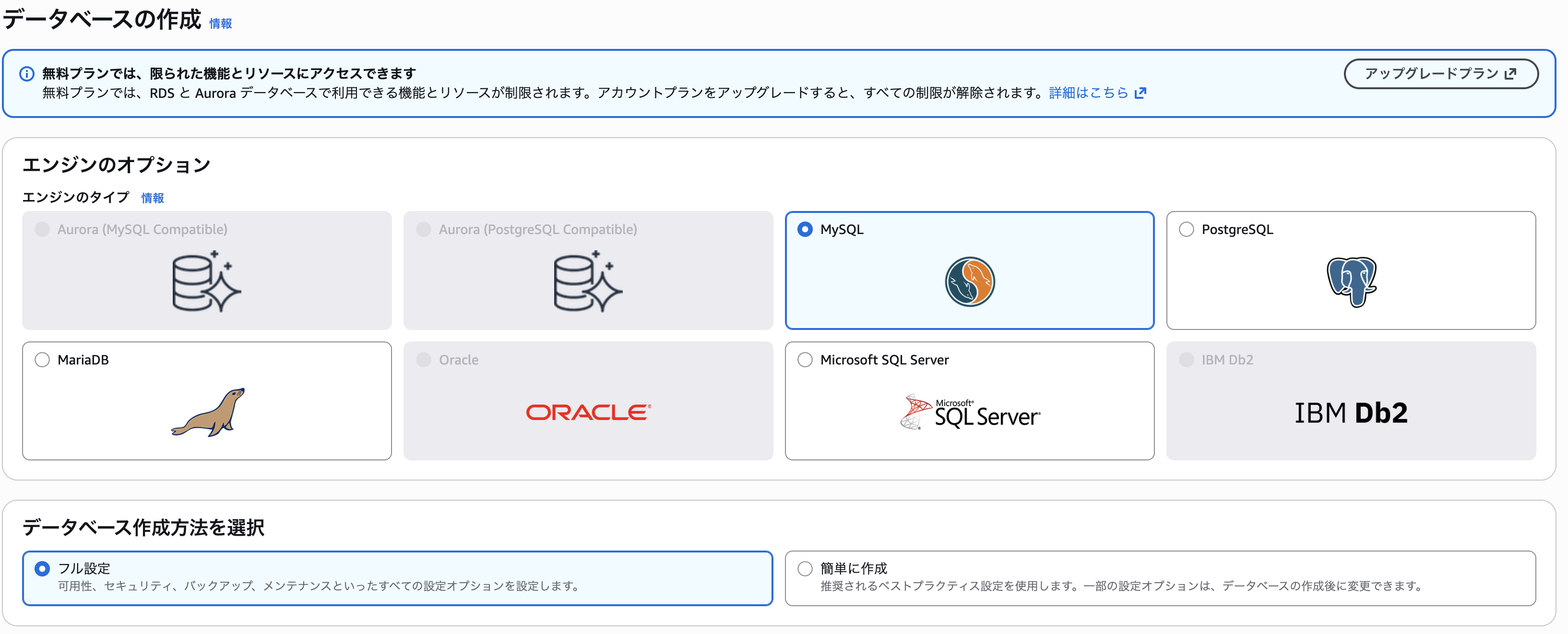

エンジンのタイプ：MySQL

テンプレート：無料利用枠を選択。

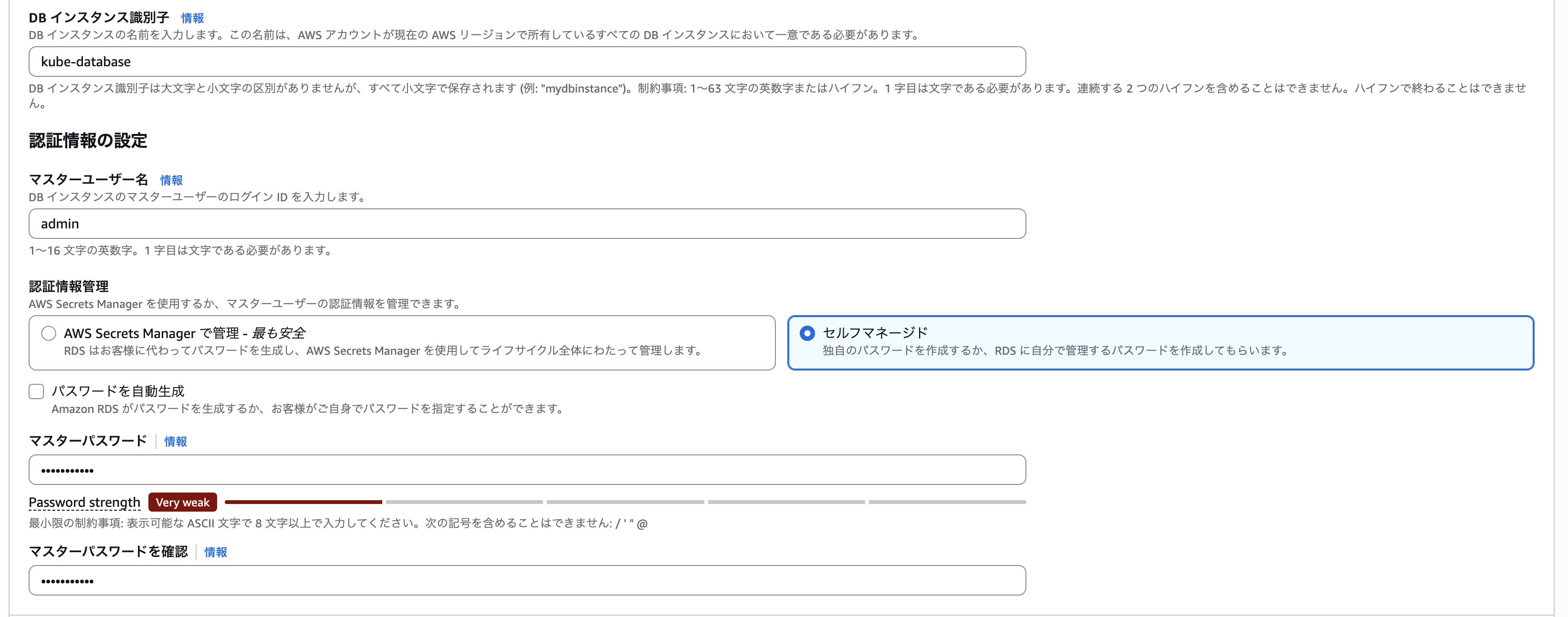

DBインスタンス識別子：kube-database

マスターユーザー名：amdin

マスターパスワード：任意

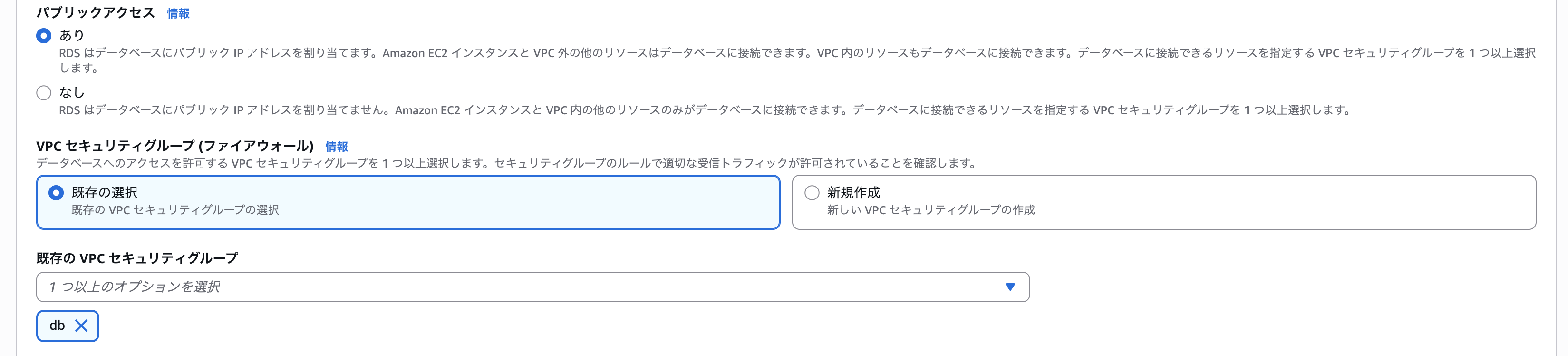

パブリックアクセス：あり

既存のVPCセキュリティグループ：db

インバウンドルール：MySQL/3306/すべてのIPv4許可

最新のデータベース名：mydb

他の設定はそのままで問題なし。



EC2ページでセキュリティグループを作成した後、既存のVPCセキュリティグループを選択する。

（その他のオプションはデフォルトのままとする）

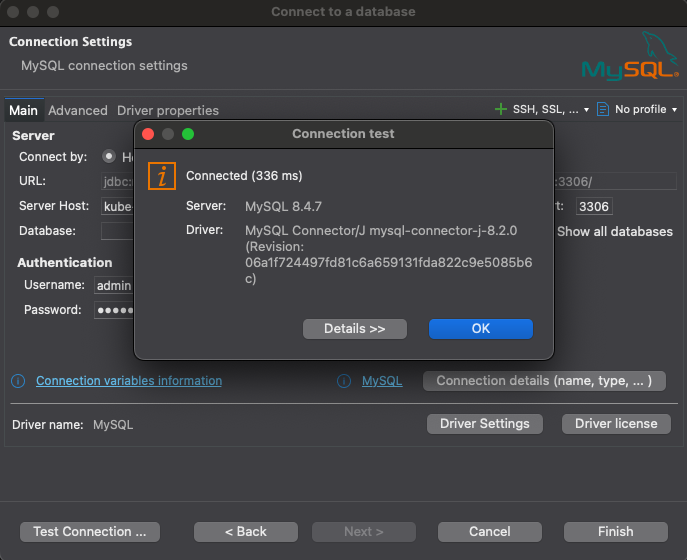

正常に接続できるか確認する。



2.RDSの接続確認

HOST：RDSのENDPOINT

PORT：3306(MYSQL)

username:

password:



3.ECRの作成

ECR名：kube-ecr

ECRの作成は以下を参考

https://tokyoant.tistory.com/48

AWS ECR (Elastic Container Registry) の利用

4.SpringBootプロジェクトのクローン

$ git clone https://github.com/lioncubKR/kubernetes-backend.git



5.k8s Manifestファイルのクローン



$ git clone https://github.com/lioncubKR/kubernetes-manifests.git



[Spring Bootプロジェクト]

• /boards GET：投稿取得API
• /boards POST：投稿作成API
• JPAを活用してDBと連携している状態
• DockerイメージとしてビルドできるようにDockerfileを作成済みの状態

[Manifestファイル]

• Spring Bootサーバーを起動するために必要なDeployment、Service、ConfigMap、Secretファイルで構成されている。
• spring-secret.yamlには機密性の高い値が含まれているため、本来であれば.gitignoreに追加してバージョン管理の対象外にする必要がある。しかし、便宜上GitHubリポジトリに一緒にアップロードしている。spring-secret.yamlはサーバーに別途伝達して活用するか、SealedSecretを活用して管理するのが一般的である。（この他にもAWS Secrets Manager、Vaultなど、シークレット値を管理する多様なサービスが存在する。）
